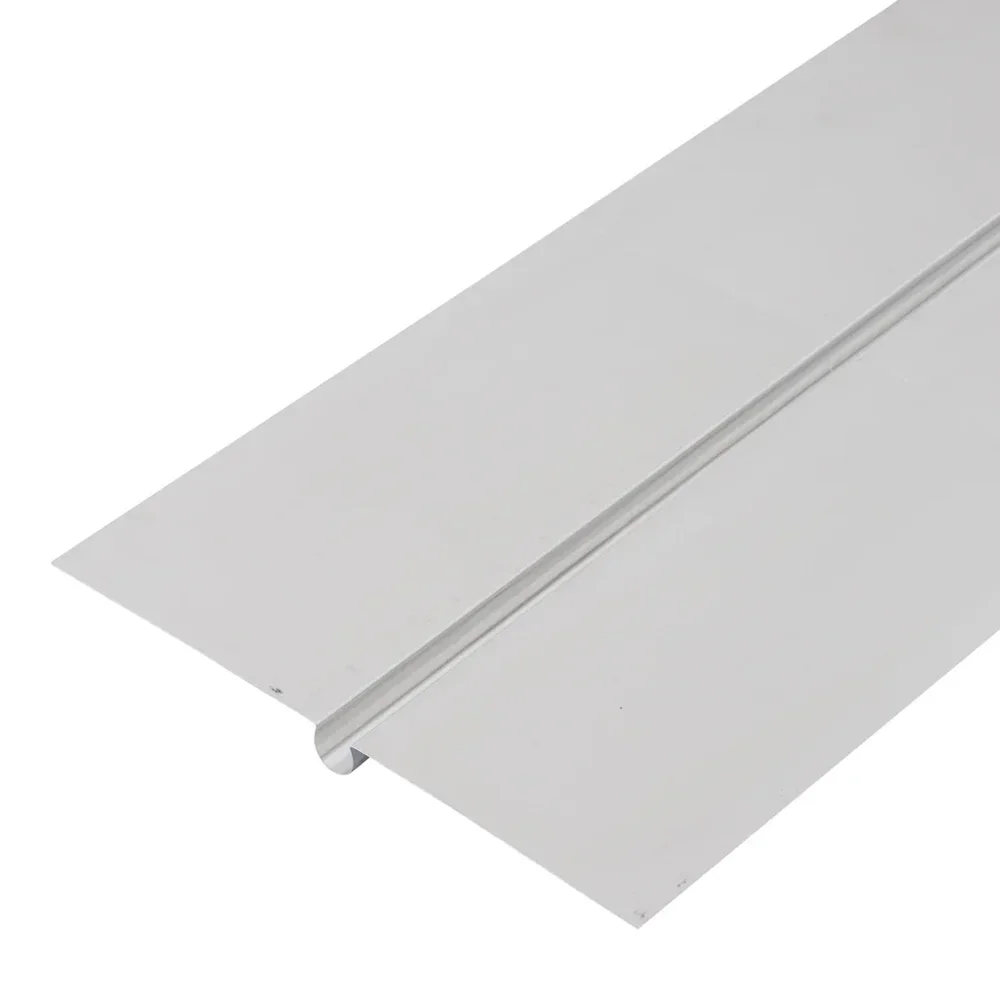

GT Build Ø20 mm. - 0,3 mm. Alu-lämmönjakolevy
GT Build -lämmönjakolevy puhdasta alumiinia – Ø20 mm. PE-putkelle. Saavuta optimaalinen lämmönjako ja korkea tehokkuus lattialämmitysjärjestelmässäsi tällä tukevalla GT Build -lämmönjakolevyllä. Levy on valmistettu 0,3 mm:n puhtaasta alumiinista (type 2S – EN AW 1060), ja se takaa erinomaisen lämmönjohtavuuden, nopean reagointiajan sekä lämmön tasaisen jakautumisen koko lattiapinnalle. Levy on suunniteltu käytettäväksi 20 mm:n PE-putkien kanssa, joissa on sisäinen happidiffuusiosuoja, ja se sopii täydellisesti uralevyihin tai vastaaviin rakenteisiin.
Oikean peiton varmistamiseksi suositellaan kulutukseksi noin 2,60 levyä/m².
Huom: Levyjä myydään vain kokonaisina 40 kappaleen pakkauksina.
Koko: Ø20 X 1150 X 280 X 0,3 mm.
Kulutus: Noin 2,60 levyä/m²
Pakkauksen sisältö: 40 kpl/pakkaus, myydään vain kokonaisina pakkauksina
Materiaalin paksuus: 0,3 mm alumiinia +/- 10%
Materiaalin tyyppi: Alumiini - type 2S - EN AW 1060
Erityistieto: Käytetään vain PE-putkien kanssa, joissa on sisäinen happidiffuusiosuoja.
Merkintä: CE-merkitty Euroopan parlamentin ja neuvoston asetuksen (EU) N:o 305/2011, annettu 9. maaliskuuta 2011, mukaisesti rakennustuotteiden kaupan pitämisen yhdenmukaistetuista ehdoista.
GP00115 on ohut 0,3 mm:n levy, joka sopii erityisesti puisiin uralevyihin. Siinä on V-muotoinen lisälukitus levyn ja uralevyn välillä. Tämä mahdollistaa erittäin helpon itse lukittuvan asennuksen. Levyt asetetaan uralevyyn, ja putki painetaan sitten levyyn, jolloin molemmat lukkiutuvat heti.
Asennus puisiin uralevyihin:
Levyjen väliin suositellaan jätettäväksi 10 mm:n rako, koska ne laajenevat pituus- ja leveyssuunnassa lämpeneessään. Uralevy varmistaa levyn poikittaissuunnassa 20 mm:n välin, joten muista jättää nämä 10 mm asennuksen yhteydessä.
TÄRKEÄÄ:
Lämmönjakolevyt on suunniteltu omega-muotoisiksi, jotta lämmitysputki lukittuu paikalleen ja putken sekä ylälattian väliin jää ilmatilaa. On tärkeää varmistaa, että putki ei asennuksen jälkeen ole korkeammalla kuin alumiinilämmityslevyn pinta. Jos putki asennetaan omegauuraan ja nostetaan sen jälkeen takaisin ylös virheellisen asennuksen tai muun syyn vuoksi, alumiinilämmityslevyn omega-muoto voi deformoitua. Siksi on tällaisessa tapauksessa erityisen tärkeää, että putki pysyy edelleen lukittuna niin kuin alumiinilämmityslevy on alun perin suunniteltu, ja että se sijaitsee edelleen alumiinilämmityslevyn pintaa alempana ennen kuin ylälattia asennetaan. Jos lämmitysputki on korkeammalla kuin alumiinilämmityslevy, putki voi vaurioitua ja alumiinilämmityslevyn sekä putken, ja putken sekä ylälattian välillä voi syntyä liikettä, mikä voi myös aiheuttaa narahtavia/pillimäisiä ääniä. HUOM! Jotta saadaan vakaa ylälattia ja vältetään lämmönjakolevyn liikkeestä aiheutuva ääni uralevyä vasten ylälattian paikallisen painumisen yhteydessä käyttöönoton aikana, suositellaan, että alle 14 mm:n paksuisen ylälattian asennuksessa käytetään kuormanjakolevyä, esim. lastulevyä tai kipsilevyä. Kuormanjakolevyn asennuksen yhteydessä välikerros (lattiahuopa) on asennettava sekä kuormanjakolevyn että ylälattian alle.
MUISTA KÄYTTÄÄ VAIN PUTKIA, JOISSA ON SISÄINEN HAPPIDIFFUUSIOSUOJA!
Lattialämmityksessä lämmönjakolevyjen kanssa on käytettävä PE-putkia, joissa on sisäinen happidiffuusiosuoja. Ulkopuolisesti sijoitetun happidiffuusiosuojan pinta voi aiheuttaa ääniä lämpölaajenemisen yhteydessä, kun se hankaa levyä vasten putken laajentuessa levyä pitkin pituussuunnassa.
