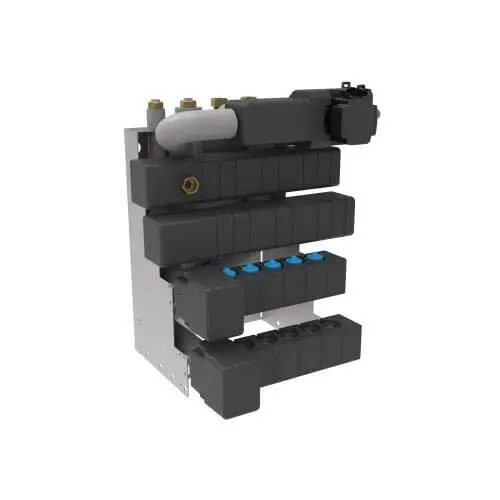

Wavin Calefa eristetty alamoduuli, shunttiryhmä, oikealle käännetty, 9/8 haaroitus
Kokonaisratkaisu käyttövedelle ja lattialämmitykselle integroidulla shuntilla
Wavin Calefa eristetty alamoduuli shuntilla on asennusyksikkö käyttöveden ja lattialämmityksen jakeluun. Tämä versio on oikealle käännetty ja toimitetaan 9 haaroituksella kylmälle vedelle, 6 haaroituksella lämpimälle vedelle ja 8 haaroituksella Comfia-lattialämmityspiireille.
Alamoduuli toimitetaan täydellisenä shuntilla, Grundfos UPM3 AUTO 15-70 kiertovesipumpulla, lattialämmityksen ja käyttöveden jakotukilla sekä ¾" nippoilla Calefa II:een liittämistä varten. Käyttövesiputket on valmistettu 18 mm haponkestävästä ruostumattomasta teräksestä, kun taas lattialämmitysputket on valmistettu 18 mm ruostumattomasta teräksestä. Kaikki putket ja jakotukit on eristetty lämpöhävikin rajoittamiseksi.
Tekniset tiedot:
Tuote: Calefa eristetty alamoduuli shuntilla
Toteutus: Oikealle käännetty
Kylmä vesi: 9 haaroitusta
Lämmin vesi: 6 haaroitusta
Lattialämmitys: 8 Comfia-lattialämmityspiiriä
Pumppu: Grundfos UPM3 AUTO 15-70
Korkeus: 515 mm
Leveys: 550 mm
Syvyys: 390 mm
Maks. lämpötila, lattialämmitys: 95 °C
Min. lämpötila, lattialämmitys: 2 °C
Maks. paine, lattialämmitys: 10 bar
Maks. paine-ero: 0,8 bar
Min. paine-ero: 0,2 bar
Maks. lämpötila, vesi: 95 °C
Maks. paine, vesi: 10 bar
Wavin Calefa eristetyn alamoduulin shuntilla edut:
• Kokoava asennus: Jakotukit sekä käyttövedelle että lattialämmitykselle
• Integroitu shuntti: Toimitetaan täydellisenä shuntin ja kiertovesipumpun kanssa
• 8 lattialämmityspiiriä: Suunniteltu 8 Comfia-lattialämmityspiirin jakeluun
• Oikealle käännetty toteutus: Sovitettu oikeanpuoleiseen asennukseen
• Eristetty rakenne: Putket ja jakotukit toimitetaan eristettyinä
• Esiasennetut jakotukit: Tekee asennuksesta yhtenäisen ja selkeän
Käytännöllinen veden ja lämmön jakelu
Esiasennetut jakotukit hoitavat käyttöveden jakelun yksittäisille vesipisteille sekä lämmön jakelun lattialämmityspiireille. Alamoduuli on rakennettu kokonaiseksi asennusyksiköksi, jossa putket ja jakotukit on eristetty ja sovitettu Calefa-järjestelmään.
Sisältö
• Shuntti
• Grundfos UPM3 AUTO 15-70 kiertovesipumppu
• Jakotukit lattialämmitykselle
• Jakotukit käyttövedelle
• ¾" nipat Calefa II:een liittämistä varten
• Putkien ja jakotukkien eristys
Soveltuu Wavin Calefa -järjestelmään
Alamoduuli voidaan asentaa suoraan seinään tai kiinnittää sokkelikiveen siihen tarkoitetulla sokkelityökalulla. Kun se asennetaan yhdessä Calefa II:n kanssa, sekä yksikkö että alamoduuli on valittava samassa oikea- tai vasenkätisessä toteutuksessa.
