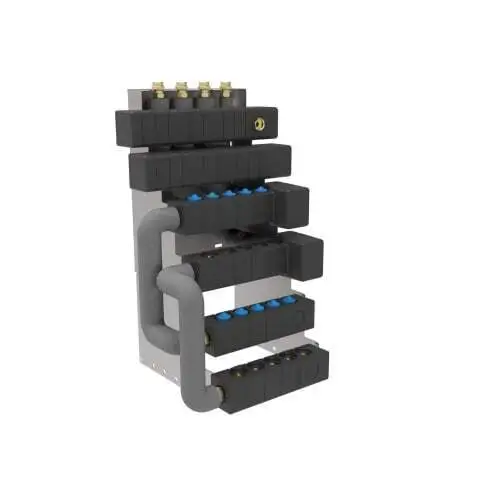

Wavin Calefa eristetty alarunkomoduuli, vasemmalle käännetty, 9/14 haaraa
Yhdistetty ratkaisu käyttöveteen ja lattialämmitykseen.
Wavin Calefa eristetty korkea alarunkomoduuli on asennusyksikkö, joka jakaa sekä käyttövettä että lattialämmitystä. Tämä versio on vasemmalle käännetty ja toimitetaan 9 kylmävesihaarakkeella, 6 lämminvesihaarakkeella ja 14 Comfia-lattialämmityspiirille tarkoitetulla haaralla.
Alarunkomoduuli toimitetaan täydellisenä käyttövettä ja lattialämmitystä varten tarkoitetuilla jakoputkilla. Käyttöveden putket on valmistettu haponkestävästä ruostumattomasta teräksestä, kun taas lattialämmitysputket on valmistettu ruostumattomasta teräksestä. Putket ja jakoputket on eristetty lämpöhäviön vähentämiseksi.
Tekniset tiedot:
Tuote: Calefa eristetty korkea alarunkomoduuli
Toteutus: Vasemmalle käännetty
Kylmävesi: 9 haaraa
Lämminvesi: 6 haaraa
Lattialämmitys: 14 Comfia-lattialämmityspiiriä
Korkeus: 725 mm
Leveys: 475 mm
Syvyys: 460 mm
Maks. lämpötila, lattialämmitys: 95 °C
Min. lämpötila, lattialämmitys: 2 °C
Maks. paine, lattialämmitys: 10 bar
Maks. lämpötila, vesi: 95 °C
Maks. paine, vesi: 10 bar
Wavin Calefa eristetyn korkean alarunkomoduulin edut
• Yhdistetty asennus: Jakoputket sekä käyttövedelle että lattialämmitykselle
• 14 lattialämmityspiiriä: Suunniteltu asennuksiin, joissa tarvitaan useampia lattialämmityspiirejä
• Vasemmalle käännetty toteutus: Sopii vasemmalle käännettyyn asennukseen
• Eristetty rakenne: Putket ja jakoputket toimitetaan eristettyinä
• Esiasennetut jakoputket: Tekee asennuksesta yhtenäisen ja selkeän
• Vankat materiaalit: Ruostumatonta terästä käytetään sekä käyttövesi- että lattialämmitysputkissa
Käytännöllinen veden ja lämmön jakelu
Esiasennetut jakoputket jakavat käyttöveden yksittäisille vesipisteille ja lämmön lattialämmityspiireille. Alarunkomoduuli on rakennettu kahdella lattialämmityksen jakoputkirivillä tilantarpeen pienentämiseksi.
Soveltuu Calefa-järjestelmään
Alarunkomoduuli voidaan asentaa suoraan seinään tai kiinnittää sokkelikiveen siihen tarkoitetun sokkelityökalun avulla. Kun se asennetaan yhdessä Calefa II -yksikön kanssa, sekä yksikkö että alarunkomoduuli on valittava samassa oikealle tai vasemmalle käännetyssä toteutuksessa.
