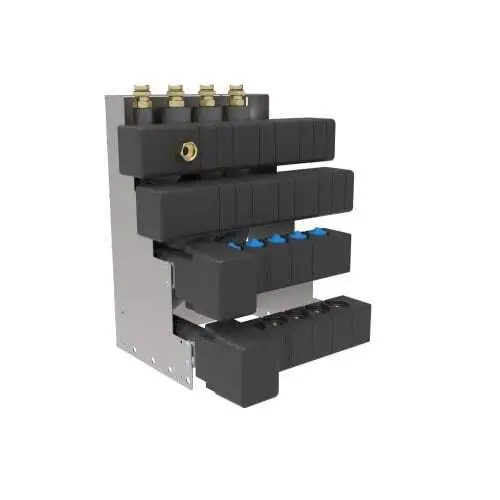

Wavin Calefa eristetty pohjamoduuli, vasemmalle käännetty, 9/8 haaroitusta

Yhdistetty ratkaisu käyttövedelle ja lattialämmitykselle

Wavin Calefa eristetty pohjamoduuli on asennusyksikkö, joka kokoaa käyttöveden ja lattialämmityksen jakotukit yhteen ratkaisuun. Tämä versio on vasemmalle käännetty, ja siinä on 9 haaroitusta kylmälle vedelle, 6 haaroitusta lämpimälle vedelle sekä 8 haaroitusta Comfia-lattialämmityspiireille.
Pohjamoduuli toimitetaan valmiiksi asennetuilla jakotukeilla ja liitossarjalla kaukolämpöyksikköön. Käyttöveden putket on valmistettu haponkestävästä materiaalista, kun taas lattialämmityksen putket on tehty ruostumattomasta teräksestä. Jakotukit toimitetaan eristettyinä, mikä auttaa pitämään asennuksen kompaktina ja selkeänä.

Tiedot:
Tuote: Calefa eristetty pohjamoduuli
Toteutus: Vasemmalle käännetty
Kylmä vesi: 9 haaroitusta
Lämmin vesi: 6 haaroitusta
Lattialämmitys: 8 Comfia-lattialämmityspiiriä

Wavin Comfia Midishuntin edut
• Yhdistetty asennus: Käyttöveden ja lattialämmityksen jakelu samassa moduulissa
• Valmiiksi asennetut jakotukit: Tekevät asennuksesta selkeämmän
• Eristetty rakenne: Jakotukit toimitetaan eristettyinä
• Tilaa useille asennuksille: 9 kylmän veden, 6 lämpimän veden ja 8 lattialämmityksen haaroitusta
• Vasemmalle käännetty toteutus: Suunniteltu asennettavaksi yhdessä vastaavan vasemmalle käännetyn Calefa-kaukolämpöyksikön kanssa
• Kestävät materiaalit: Haponkestävät putket käyttövedelle ja ruostumattomat putket lattialämmitykselle

Käytännöllinen yhdistelmä asennuksille
Calefa-pohjamoduuli toimii liitäntäpisteenä kodin käyttövesiasennuksen, lattialämmityspiirien ja kaukolämpöyksikön välillä. Valmiiksi asennettujen jakotukkien kautta kylmä ja lämmin käyttövesi jaetaan yksittäisille vedenottopisteille, kun taas lattialämmityksen jakotukki syöttää eri lämmityspiirejä.

Eristetty ja asennusystävällinen rakenne
Pohjamoduuli on suunniteltu niin, että putkireititys voidaan järjestää yksinkertaisesti ja selkeästi. Kylmä käyttövesi voidaan johtaa eristyksen alta, kun taas lämmin vesi ja lämmitysputket johdetaan eristyksen päältä. Eristetyt jakotukit auttavat myös vähentämään tarpeetonta lämpöhäviötä.

Sisältö
• Jakotukit 9 haaroituksella kylmälle vedelle
• Jakotukit 6 haaroituksella lämpimälle vedelle
• Jakotukit 8 Comfia-lattialämmityspiirille
• Eristys jakotukeille
• Liitossarja Calefa-kaukolämpöyksikköön

Sopii Wavin Calefa -järjestelmään
Tämä versio on vasemmalle käännetty, ja kun sitä käytetään yhdessä Calefa-kaukolämpöyksikön kanssa, tulee sen olla vastaavan vasemmalle käännetty yksikkö. Näin saadaan yhtenäinen ja järjestelmään sopiva asennus sekä käyttövedelle että lattialämmitykselle.

Lataus:
Datablad
