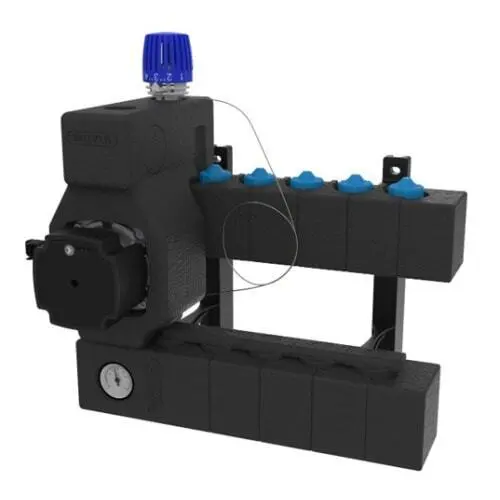

Wavin Comfia Midishunt 9 haaraa

Lattialämmityksen ohjaus Wavin Comfia Midishuntilla

Wavin Comfia Midishunt 9 haaralla on tarkoitettu vesikiertoisten lattialämmitysjärjestelmien menoveden lämpötilan ohjaukseen. Shuntti toimitetaan Grundfos UPM3 AUTO 15-70 -kiertovesipumpulla ja kapillaariputkitermostaatilla menoveden lämpötilan säätöä varten. Tämä versio on tarkoitettu 9 lattialämmityspiirille.
Shuntti toimitetaan valmiiksi koottuna jakotukilla ja liitäntäsarjalla Ø20 mm PEX-/PE-RT-putkelle. Sekä kiertovesipumppu että jakotukit toimitetaan eristeillä, ja Wavin kertoo lisäksi, että shuntti on varustettu takaiskuventtiilillä, ilmausruuvilla ja lämpömittarilla.

Tekniset tiedot:
Tuote: Wavin Comfia Midishunt
Piirien määrä: 9
Pumppu: Grundfos UPM3 AUTO 15-70
Termostaatti: 20-70 °C
Korkeus: 390 mm
Pituus: 567 mm
Leveys: 265 mm
Maks. lämpötila: 95 °C
Min. lämpötila: 2 °C
Maks. paine: 10 bar
Maks. paine-ero: 0,8 bar
Min. paine-ero: 0,1 bar
Kvs-arvo, shuntin säätöventtiili: 2,0

Wavin Comfia Midishuntin edut
• 9 lattialämmityspiiriä: Tämä versio on tarkoitettu 9 piirille
• Menoveden lämpötilan säätö: Kapillaariputkitermostaatti huolehtii lämpötilan säädöstä
• Kiertovesipumppu mukana: Toimitetaan Grundfos UPM3 AUTO 15-70 -pumpulla
• Valmiiksi koottu ratkaisu: Shuntti toimitetaan koottuna jakotukin ja tarvikkeiden kanssa
• Eristetty rakenne: Mukana eristeet sekä kiertovesipumpulle että jakotukeille
• Mahdollisuus huonekohtaisiin säätöihin: Voidaan täydentää Wavin Sentio- tai AHC 9000 -lattialämmitysohjauksella

Menoveden lämpötilan säätö
Comfia Midishuntia käytetään ohjaamaan sitä veden lämpötilaa, joka lähetetään lattialämmityspiireihin. Mukana tuleva kapillaariputkitermostaatti säätelee menoveden lämpötilaa, kun taas kiertovesipumppu huolehtii kiertovesijärjestelmän kierrosta.

Sisältö
• Grundfos UPM3 AUTO 15-70 -kiertovesipumppu
• Kapillaariputkitermostaatti
• Takaiskuventtiili
• Manuaalinen ilmausruuvi
• Lämpömittari
• Jakotukki 9 piirille
• Kannattimet
• Liitäntäsarja Ø20 x 2 mm PE-RT-putkelle
• Eristys kiertovesipumpulle ja jakotukille

Mahdollisuus lattialämmityksen ohjaukseen
Midishuntiin voidaan yhdistää Wavin Sentio tai Wavin AHC 9000 -lattialämmitysohjaus, jos haluat ohjata huonelämpötilaa. 3–10 lattialämmityspiirin järjestelmiin Wavin kuvaa muun muassa ratkaisuja AHC 9000 -ohjausyksiköllä, huonetermostaatilla ja toimilaitteella.

Lataa:
Datalehti
